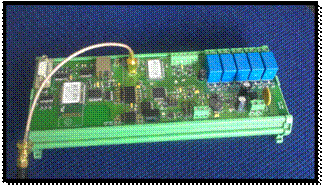

SERVER 100+

В състава на Базовата Платформа за Мониторинг на Индустриални Обекти (M2MICS) е включен специализиран модул SERV100+, изпълняващ сърверски функции в рамките на Мултимрежата. Той е предназначен да осигурява реализацията на нестандартни обработки, повишаване на изчислителните възможности на Активните мрежови устройства и създаване на интерфейс към външни ресурси за използване на специфични техни сервизи.

Модулът е проектиран като двупроцесорна система, разполагаща с набор от физически и програмни средства, предназначени за поддържане на връзка с мрежовите устройства от Мултимрежата и други външни изчислителни системи. Поддържа всички информационни канали, използвани в M2MICS. В топологичната схема на Мултимрежата, реализирана на базата на платформата, той функционира като самостоятелна виртуална локална мрежа. Използва междумрежовия интерфейс RS485+ за организиране на връзка с останалите локални и Главната безжични мрежи. Притежава индивидуален безжичен интерфейс за формиране на собствена WLAN и жичен такъв за достъп до външно изчислително устройство (LapTop, таблет и др.). В добавка, към SERV100+ е включен релеен блок, позволяващ му по програмен път да комутира силови линии, като по този начин се създава възможност за управление на външни устройства и механизми. Модулът има възможности за обслужване на две автономни едножични магистрали за достъп до групи отдалечени интелегентни сензори (всеки от тези сензори съдържа електронни термометър ,влагомер и пет опто - развързани цифрови входове).

SERV100+ включва два обособени блока - Комуникационен контролер и COORD100Т. Всеки един от тях се управлява от отделен процесор. Комуникационният контролер използва в качеството на микропроцесор 32 битов безжичен микроконтролер JN5168, а периферните канали са построени на базата на вградени в него устройства и външни такива. Този блок поддържа USB и RS232 C жични интерфейси и безжичен интерфейс, базиран на носеща честота 2.44 GHz. В блока е вграден енерго - независим Flash модул с обем 64 MB. Другият блок,  COORD100Т , се управлява от микроконтролер ATxmega32A4.

Той реализира управлението на релейните и сензорни устройства, поддържа безжичен радио-интерфейс на честота 433 MHz и жичен мрежов интерфейс RS485. Последният е галванично развързан. COORD100T изпълнява важни комуникационни функции - реализира междумрежовия интерфейс RS485+ заедно с останалите координатори от Мултимрежата. Той функционира като координатор на виртуална локална мрежа и поддържа базовия Технологичен протокол за междумрежов интерфейс.

ХАРАКТЕРИСТИКИ:

КОМУНИКАТОР:

Процесор	JN5168-001 32 bits, 32 MHz, RISC
Интерфейси	RS232C/GPRS( TCP ) USB 2.0 Wireless LAN SPI SPI0 - с вграден 128 KB FLASH  SPI1 – вътрешно модулен SPI2 – с 64MB onboard FLASH
Таймери	3 16 bits programmable timers 24 bits programmable timer
Памет	128 KB бърза памет RAM 128 KB енергийно независима FLASH 64MB енергийно независима FLASH
Аксесоари	Вградена в модула комуникационна инфраструктура (2.4 GHz) GPRS\TCP модем SIM900
Захранване	5V DC
Аксесоари	Вградена в модула комуникационна инфраструктура (2.4 GHz) GPRS\TCP модем SIM900

ОБРАБОТВАЩ МОДУЛ:

Процесор	ATXmega32A4 8/16 bits, 32 MHz, RISC
Интерфeйси	RS485 ( RS485+) RS 422 – за достъп до отдалечена видео-камера uCAM-II Wireless 433MHz LAN (SIM20) Wire Bus (2 независими магистрали за достъп до отдалечени сензори за измерване на температура и влажност)
Таймери	2 16 bits programmable timers
Релейни изходи	5 броя за управление на външни вериги
Аксесоари	модул 1-wire bus термометър DS1822 модул 1-wire bus интелегентен сензор за измерване на температура, влага и 5 опторазвързани цифрови входа.
Захранване	12-24V DC ( осигурява и Комуникатора ).
