SEN 100+

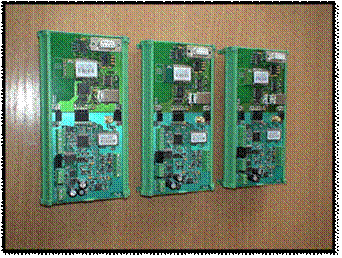

Сензорен модул Sen100+.

Активното мрежово устройство е предназначено за наблюдение на състоянията на група вътрешни и външни сензори (свързани жично към външен технологичен обект). Групата включва сензор за температура и влажност ( позиционирани върху модула), отдалечени термометри (контролирани по едножична магистрала 1- Wire bus с дължина до 80 м.), сензори регистриращи диференциално налягане и сензори за измерване на осветеност ( последните два типа сензори формират аналогови изходи, измервани чрез вградени в Sen100+ аналого- цифрови преобразуватели). В модула е вградена видеокамера (uCam-II), позволяваща детайлна обработка от Sen100+ на изображения.

Sen100+ е проектиран като двупроцесорен контролер, включващ безжичен мрежов JN5168 (поддържащ освен работа в Технологичния слой като Координатор на безжична мрежа, USB интерфейс към съответна порта на PC и GPRS комуникация с помощта на външен модем- терминал T900) и ATxmega16/128A4U ( фронт- енд процесор). Последният е предназначен за обслужване на работата със сензорните устройства и видеокамерата. За целта в фърмуера на ATxmega16/128A4U са включени драйверни програми, обслужващи интерфейсите със сензорите и uCam. Различните измервания се извършват в съответствие със заявки, постъпили от  JN5148 в фронт-енд процесора ATxmega16/128A4U, използвайки вътрешномодулен интерфейс от тип SPI под контрола на драйвер Spi2.

ХАРАКТЕРИСТИКИ:

КОМУНИКАТОР:

Процесор	JN5168-001 32 bits, 32 MHz, RISC
Интерфейси	RS232C/GPRS( TCP ) USB 2.0 Wireless LAN SPI SPI0 - с вграден 128 KB FLASH SPI1 – вътрешно модулен SPI2 – с 64MB onboard FLASH
Таймери	3 16 bits programmable timers 24 bits programmable timer
Памет	128 KB бърза памет RAM 128 KB енергийно независима FLASH 64MB енергийно независима FLASH
Аксесоари	Вградена в модула комуникационна инфраструктура (2.4 GHz) GPRS\TCP модем SIM900
Захранване	5V DC

ОБРАБОТВАЩ МОДУЛ:

Процесор	ATXmega32A4 8/16 bits, 32 MHz, RISC
Интерфeйси	RS485 ( RS485+) RS 422 – за достъп до отдалечена видео-камера uCAM-II Wireless 433MHz LAN (SIM20) 1-Wire Bus (2 независими магистрали за достъп до отдалечени сензори заизмерване на температура и влажност) SPI – вътрешно модули
Таймери	2 16 bits programmable timers
Аксесоари	модул отдалечена видеокамера uCAM-II  модул 1-wire bus термометър DS1823 модул 1-wire bus интелегентен сензор за измерване на температура, влага и 5 опторазвързани цифрови входа.
Захранване	12-24V DC ( осигурява и Комуникатора ).
