COORD 100+

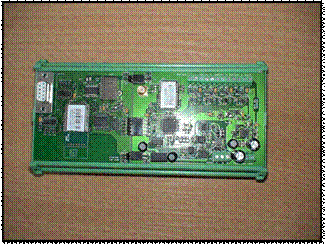

          Това Активно мрежово устройство (COORD100+) е предназначено за осъществяване на жична/безжична връзка между автономните безжични мрежи. То е проектирано като двупроцесорен контролер, включващ безжичен мрежов JN5168 (поддържащ освен работа в Технологичния слой като Координатор на безжична мрежа, USB интерфейс към съответна порта на PC и GPRS комуникация с помощта на външен модем- терминал T900)  и ATxmega16/128A4U ( фронт- енд процесор). Последният е отговорен за реализация на жичната комуникация(галванично развързана) по RS485+ и функционира като включено към тази магистрала устройство. Той осигурява поддръжката на специализиран протокол за комуникация с други Координатори, реализиран чрез фърмуера на ATxmega16/128A4U. Двата микроконтролера са свързани чрез вътрешномодулен SPI под управлението на драйвер Spi2 на JN5168.



ХАРАКТЕРИСТИКИ:



КОМУНИКАТОР:



Процесор:

JN5168-001

32 bits, 32 MHz, RISC

Интерфейси:

RS232C/GPRS( TCP )

USB 2.0

Wireless LAN

SPI:

SPI0 - с вграден 128 KB FLASH

SPI1 – вътрешно модулен

SPI2 – с 64MB onboard FLASH

Таймери:

3 16 bits programmable timers

24 bits programmable timer

Памет:

128 KB бърза памет RAM

128 KB енергийно независима FLASH

64MB енергийно независима FLASH

Аксесоари:

Вградена в модула комуникационна инфраструктура (2.4 GHz)

GPRS\TCP модем SIM900

Захранване:

5V DC.



ОБРАБОТВАЩ МОДУЛ.:



Процесор:

ATXmega32A4

8/16 bits, 32 MHz, RISC

Интерфeйси:

RS485 ( RS485+)

Wireless 433MHz LAN (SIM20)

1-Wire Bus (2 независими магистрали

за достъп до отдалечени сензори за

измерване на температура и влажност

SPI – вътрешно модулен

Таймери:

2 16 bits programmable timers

Захранване:

12-24V DC ( осигурява и Комуникатора ).
